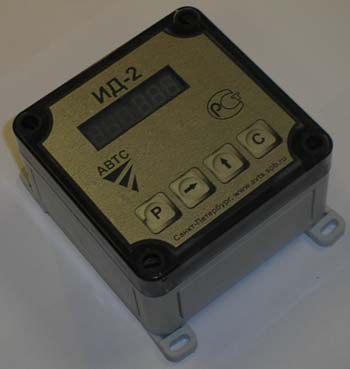

Технические данные ИД-2П
|
|
Диапазон измерения, ед. |
0 - 999999 |
|
|
Цена единицы наименьшего разряда,
м (см, мм, шт.) |
1 |
|
|
Коэффициент пересчета - регулируемый,
любое число в диапазоне, ед.
|
0,0001 - 9,9999 |
| |
Конкретное значение
коэффициента пересчета устанавливается
пользователем с помощью кнопок на лицевой
панели. |
|
|
ИД-2П выдает
сигнал
"остановки" при достижении заданного значения.
Сигнал включает "сухие" контакты реле. |
|
|
Величина задания устанавливается
в целых числах в диапазоне |
0 - 99999 |
|
|
После достижения
заданной величины включается реле.
Реле сбрасывается автоматически или кнопкой "Сброс".
В автоматическом режиме время включенного
реле от 0,1 до 9,9 сек.
(устанавливается пользователем кнопками на лицевой панели),
после начинается новый цикл измерения.
Рабочий ток контактов реле - до 1 А при
напряжении 220В.
|
|
|
ИД-2П выдает
на индикатор коэффициент пересчета и установленное задание
нажатием соответствующих кнопок на лицевой панели. |
|
|
ИД-2П суммирует
количество выполненной продукции за смену (метров, штук
и т.д.)
и выдает на индикатор нажатием соответствующей кнопки
на лицевой панели. |
|
|
Предел допустимой погрешности
не превышает значений измеряемой величины, % |
±0,05 |
|
|
Информация к ИД-2П
поступает от бесконтактных датчиков прямоугольных импульсов,
имеющих следующие параметры:
Частота поступления импульсов - до 1000 Гц ;
Уровень логического "0" - не более 1В;
Уровень логической "1" - от 7 до 15 В;
Длительность импульса - не менее 0,5 мс;
Возможно изменение длительности импульса и частоты поступления
импульсов по желанию заказчика.
|
|
|
ИД-2П имеет защиту
от дребезга (помехи) при времени дребезга Т<0.5 мс.
Возможно увеличение времени защиты от дребезга по желанию
заказчика. |
|
|
ИД-2П имеет защиту
от внешних промышленных помех,
проходящих по питающей сети (сохраняет работоспособность). |
|
|
ИД-2П выдает
постоянное напряжение +12В для питания датчиков.
Возможно подключение к ИД-2П двух датчиков.
Датчик 1 - прямой счет;
Датчик 2 - обратный счет; |
|
|
Питание ИД-2П должно соответствовать
следующим параметрам:
Напряжение сети
Частота переменного тока
|
220±10 В
50±1 Гц |
|
|
Потребляемая мощность, ВА |
2,86 |
|
|
Габаритные размеры не более,
мм |
85x110x120 |
|
|
Высота цифр индикатора, мм |
9,2 |
|
|
Масса ИД-2П не более, кг |
0,5 |
|
|
Рабочая температура окружающего
воздуха |
от -25 до +50
C |
|
|
Быстродействие ИД-2П |
60000 имп./мин. |
