ДАТЧИКИ
КОНЕЧНОГО ПОЛОЖЕНИЯ
на напряжение питания постоянного тока
|

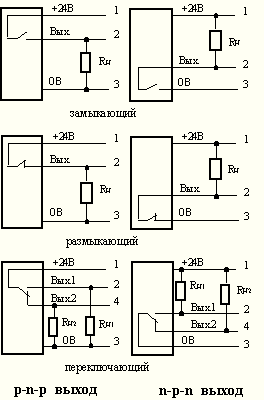

| p-n-p замыкающий |
00,
01, 02, 03 |
|
08,
09, 10, 11 |
|
| p-n-p замыкающий |
|
04, 05, 06, 07 |
|
12, 13, 14, 15 |
| |
|
|
| |
|
|
| Эффективное расстояние воздействия, мм |
4,5
… 5,5 |
7,2
… 8,8 |
| Дифференциал хода, мм, не более |
0,9 |
1,4 |
| Воспроизводимость макс. расстояния воздействия,
мм, не более |
0,25 |
0,3 |
| Диапазон питающих напряжений, В |
10...32 |
10...32 |
| Номинальный ток нагрузки, мА, не более |
200 |
200 |
| Частота срабатывания, Гц, не менее |
500 |
200 |
| Ток потребления в закрытом состоянии, мА, не более |
15,6 |
15,6 |
Защита:
-от переполюсовки питания
-от перегрузок и коротких замыканий
-от эдс самоиндукции |
есть
исп. 00, 03
есть |
есть
исп. 04, 07
есть |
есть
исп. 08, 11
есть |
есть
исп. 12, 15
есть |
| Конструктивное исполнение |
Экранир. |
Неэкранир. |
| Материал корпуса |
ДКП-М - никелиров.
латунный
ДКП-С -алюминиевый |
ДКП-М - никелиров.
латунный
ДКП-С -пластмассовый |
| Световая индикация срабатывания |
исп.
00, 02 |
исп.
04, 06 |
исп.
08, 10 |
исп.
12, 14 |
|
| |
Условия эксплуатации: по ГОСТ 15150-69, климатическое исполнение:
УХЛ, категория размещения: 4;
механические факторы: группа М9 по ГОСТ 14254-80; степень защиты:
IP67;
стандартная длина кабеля: 2 м; встроенная защита от э.д.с. самоиндукции.
|
|
|
|
|
|
|
 |
|
 |
|
|
|
